Dissolved Gas Analysis (DGA) merupakan teknik penting dalam pemeliharaan kondisi transformator. Salah satu metode interpretasi paling terkenal dalam DGA adalah Duval Triangle, yang dikembangkan oleh Michel Duval dari Hydro-Québec. Metode ini mempermudah identifikasi jenis gangguan internal transformator berdasarkan komposisi tiga gas utama. Artikel ini menyajikan panduan singkat dan praktis untuk memahami serta menggunakan Duval Triangle.
Apa Itu Duval Triangle?

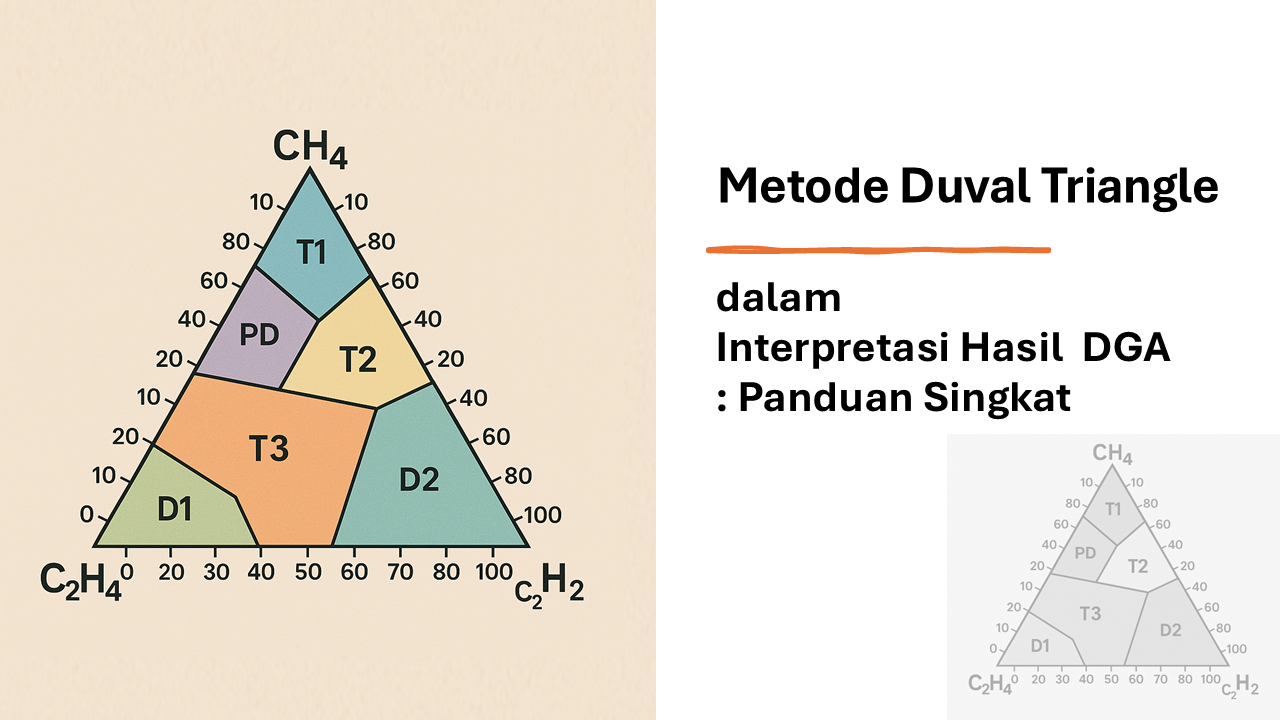

Duval Triangle adalah sebuah diagram segitiga yang digunakan untuk menentukan jenis kerusakan pada transformator berdasarkan rasio dari tiga gas terlarut:
- Methane (CH4)
- Acetylene (C2H2)
- Ethylene (C2H4)
Ketiga gas ini merupakan hasil dari kerusakan termal dan listrik di dalam transformator. Dengan memplot persentase relatif masing-masing gas ke dalam segitiga Duval, pengguna dapat langsung mengidentifikasi jenis gangguan yang mungkin terjadi.
Jenis Gangguan Berdasarkan Duval Triangle
Duval Triangle membagi area segitiga menjadi beberapa zona, masing-masing mewakili jenis kerusakan tertentu, antara lain:
- PD (Partial Discharge) – pelepasan muatan Sebagian
- D1 dan D2 (Discharges of low/high energy) – loncatan Listrik
- T1, T2, T3 (Thermal Faults) – kerusakan termal dengan temperatur rendah hingga sangat tinggi
- DT (Mix of Electrical and Thermal Faults) – kombinasi
Langkah-Langkah Menggunakan Duval Triangle
1. Lakukan DGA untuk mendapatkan konsentrasi CH4, C2H2, dan C2H4 (dalam ppm).
2. Hitung total dari ketiga gas.
3. Konversi ke persen: CH4% = CH4 x 100%, C2H2%, C2H4%
Total
4. Plot nilai ke dalam diagram segitiga Duval.
5. Identifikasi zona tempat titik jatuh untuk mengetahui jenis gangguan.
Kelebihan Metode Duval Triangle
- Cepat dan mudah digunakan
- Terbukti secara statistik dan luas dipakai
- Membantu diagnosis dini tanpa perlu membongkar transformator
- Cocok untuk predictive maintenance
Keterbatasan Duval Triangle
- Hanya menggunakan tiga jenis gas utama
- Kurang cocok jika semua gas berada dalam level rendah
- Interpretasi bisa bias jika ada kesalahan pengambilan sampel
Metode Duval Triangle merupakan alat diagnostik sederhana namun kuat dalam analisis DGA. Dengan memahami pola dan zona di dalam segitiga ini, teknisi dapat dengan cepat mengenali potensi gangguan dalam transformator dan mengambil tindakan preventif sebelum terjadi kerusakan besar.
Menguasai Duval Triangle adalah langkah penting dalam membangun program condition-based maintenance yang efisien dan andal untuk sistem kelistrikan Anda.
